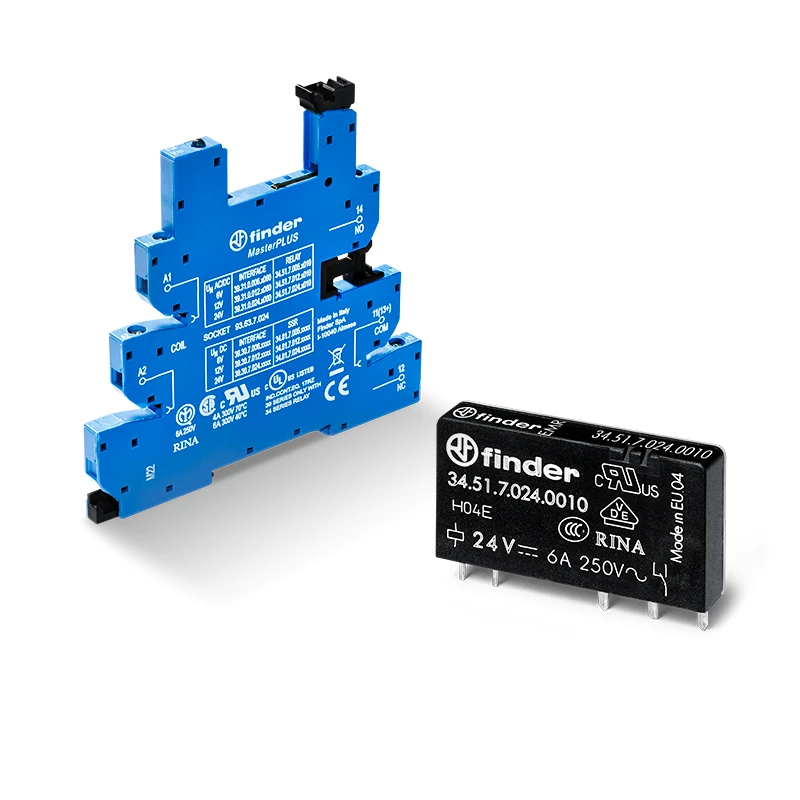

رله PCB فیندر سری 34

معرفی رله PCB فیندر سری 34

رله PCB فیندر سری 34 یکی از باریک‌ترین و کاربردی‌ترین رله‌های فیندر است که با ضخامت تنها ۵ میلی‌متر، برای مدارهای چاپی و فضاهای محدود طراحی شده است. این سری در دو ساختار اصلی الکترومکانیکی و حالت جامد (SSR) تولید می‌شود تا بسته به نوع بار، سرعت سوئیچینگ و طول عمر مورد نیاز، بهترین انتخاب را در اختیار طراحان مدار قرار دهد.
کیفیت ساخت بالا، ایزولاسیون قوی، مصرف کم و تنوع در روش نصب باعث شده سری 34 یکی از محبوب‌ترین رله‌های PCB در سیستم‌های کنترلی، صنعتی و الکترونیکی باشد.

---



مزایای اصلی رله PCB فیندر سری 34

✔ فوق‌باریک – مناسب طراحی‌های فشرده

ضخامت 5 میلی‌متر، ایده‌آل برای بردهایی با محدودیت فضا.



✔ انتخاب بین دو فناوری

• الکترومکانیکی (Electromechanical): 6 آمپر

• حالت جامد (Solid State – SSR): 0.1 تا 6 آمپر

پوشش کامل نیازهای سوئیچینگ DC و AC.



✔ انعطاف در نصب

• نصب مستقیم روی PCB

• استفاده با سوکت PCB سری 93

• نصب روی ریل 35 میلی‌متری با ترمینال پیچ، بدون پیچ یا Push-in



✔ ایزولاسیون و ایمنی بالا

• مدل الکترومکانیکی: 8/8mm فاصله هوایی و خزشی + ایزولاسیون 6kV

• مدل SSR: ایزولاسیون 3000 V AC بین ورودی و خروجی



✔ مصرف بسیار کم

کویل DC حساس با توان 170mW – ایده‌آل برای سیستم‌های کم‌مصرف



✔ تنوع کنتاکت

• 1CO (تغییر وضعیت)

• 1NO (نرمال باز)



✔ کیفیت ساخت بالا

• بدون کادمیم (Cadmium-Free)

• سوئیچینگ بی‌صدا و طول عمر بسیار بالا در مدل SSR

• امکان استفاده در محیط‌های صنعتی با قابلیت Wash-tight در مدل‌های SSR

---



مشخصات فنی مدل الکترومکانیکی (Electromechanical)



مشخصات فنی مدل حالت جامد (SSR)



جدول مقایسه دو مدل اصلی سری 34
