کلید حرارتی الکتروکاوه
0 ﷼
کلید حرارتی الکتروکاوه یک کلید حفاظت موتور (MPCB) است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار، اتصال کوتاه و قطع فاز طراحی شده و امکان قطع و وصل مستقیم موتور را نیز فراهم میکند.
معرفی محصول
کلید حرارتی الکتروکاوه یا کلید حفاظت موتور (Motor Protection Circuit Breaker) تجهیزی ضروری برای حفاظت مطمئن موتورهای الکتریکی در سیستمهای صنعتی و تابلوهای برق است. زمانی که جریان مصرفی موتور از مقدار نامی فراتر رود، افزایش جریان به صورت افزایش دما در سیمپیچها ظاهر شده و میتواند باعث کاهش عمر یا سوختن موتور گردد. این کلید با استفاده از مکانیزم حفاظتی حرارتی (بیمتال) و مغناطیسی، از بروز چنین آسیبهایی جلوگیری میکند.
حفاظت حرارتی کلید در برابر اضافه بار عمل کرده و در صورت افزایش تدریجی جریان، مدار را قطع میکند. همچنین حفاظت مغناطیسی در برابر اتصال کوتاه و افزایش ناگهانی جریان، عملکرد سریع و ایمن سیستم را تضمین مینماید.
کلید حرارتی الکتروکاوه علاوه بر حفاظت، قابلیت کنترل دستی موتور را نیز فراهم میکند. در صورت استفاده بدون کنتاکتور، اپراتور میتواند موتور را از طریق دسته چرخشی روی کلید روشن یا خاموش کند. قابلیت تنظیم جریان حفاظتی متناسب با جریان نامی موتور، این محصول را به گزینهای دقیق و قابل اعتماد برای انواع کاربردهای صنعتی تبدیل کرده است.
استفاده از کلید MPCB الکتروکاوه باعث افزایش طول عمر موتور، کاهش هزینههای تعمیرات و ارتقای ایمنی سیستمهای الکتریکی میشود.
ویژگیها و مزایا
- حفاظت در برابر اضافه بار (Overload Protection)
- حفاظت در برابر اتصال کوتاه (Short Circuit Protection)
- جلوگیری از آسیب ناشی از قطع فاز
- قابلیت تنظیم جریان حفاظتی متناسب با موتور
- امکان راهاندازی مستقیم موتور
- عملکرد مطمئن و عمر مکانیکی بالا
- مناسب تابلوهای برق صنعتی و تأسیسات الکتریکی
قابلیتهای حفاظتی
- حفاظت حرارتی توسط بیمتال
- حفاظت مغناطیسی در برابر اتصال کوتاه
- حفاظت در برابر افزایش جریان ناگهانی
- حفاظت در برابر قطع فاز
جدول مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع تجهیز | کلید حفاظت موتور (MPCB) |
| استاندارد | IEC 60947-2 ، IEC 60947-4-1 |
| رده بهرهبرداری | AC-3 |
| ولتاژ عایقی نامی (Ui) | 690V |
| ولتاژ کاری (Ue) | 230/240V – 400/415V – 440V – 500V – 660/690V |
| ولتاژ ضربه قابل تحمل | 8kV |
| عمر الکتریکی | 10,000 بار |
| عمر مکانیکی | 20,000 بار |
| درجه حفاظت | IP20 (IP65 داخل تابلو) |
| دمای کاری | 5- تا 40+ درجه سانتیگراد |
| دمای نگهداری | 40- تا 70+ درجه |
| حداکثر ارتفاع نصب | 2000 متر |
| رطوبت مجاز | حداکثر %95 |
مدلهای کلید حرارتی الکتروکاوه
| شرح | کد کالا |
|---|---|
| کلید حرارتی سه پل 0.1 تا 0.16 آمپر | KV2 32 0.16 |
| کلید حرارتی سه پل 0.16 تا 0.25 آمپر | KV2 32 0.25 |
| کلید حرارتی سه پل 0.4 تا 0.63 آمپر | KV2 32 0.63 |
| کلید حرارتی سه پل 0.63 تا 1 آمپر | KV2 32 1.00 |
| کلید حرارتی سه پل 1 تا 1.6 آمپر | KV2 32 1.60 |
| کلید حرارتی سه پل 1.6 تا 2.5 آمپر | KV2 32 2.50 |
| کلید حرارتی سه پل 2.5 تا 4 آمپر | KV2 32 4.00 |
| کلید حرارتی سه پل 4 تا 6.3 آمپر | KV2 32 6.30 |
| کلید حرارتی سه پل 6 تا 10 آمپر | KV2 32 10.0 |
| کلید حرارتی سه پل 9 تا 14 آمپر | KV2 32 14.0 |
| کلید حرارتی سه پل 13 تا 18 آمپر | KV2 32 18.0 |
| کلید حرارتی سه پل 17 تا 23 آمپر | KV2 32 23.0 |
| کلید حرارتی سه پل 20 تا 25 آمپر | KV2 32 25.0 |

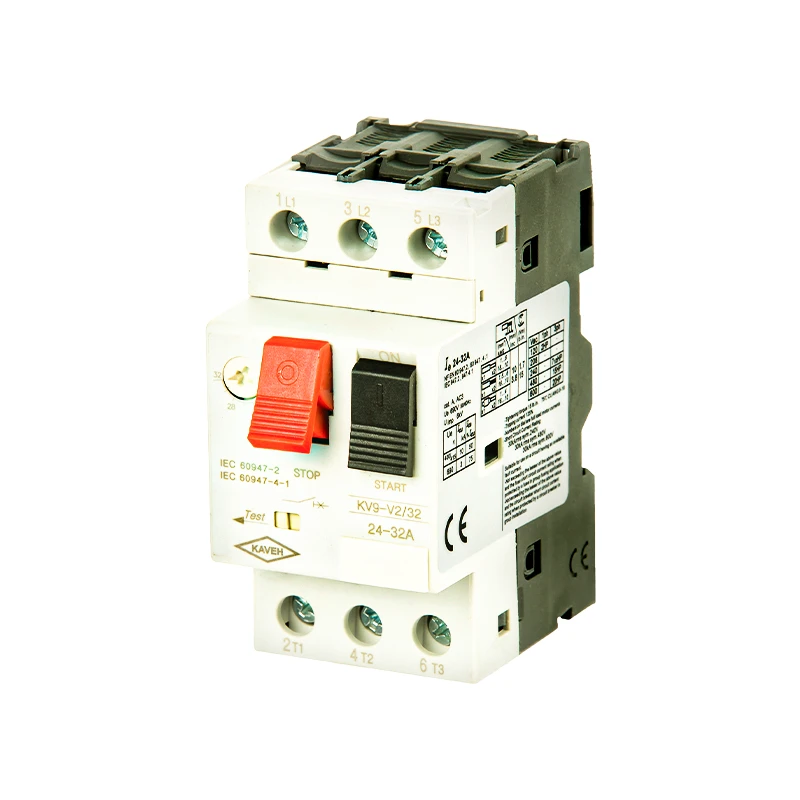

| کلید حرارتی سه پل 24 تا 32 آمپر | KV2 32 32.0 |
| کلید حرارتی سه پل 25 تا 40 آمپر | KV2 80 40.0 |
| کلید حرارتی سه پل 40 تا 63 آمپر | KV2 80 63.0 |

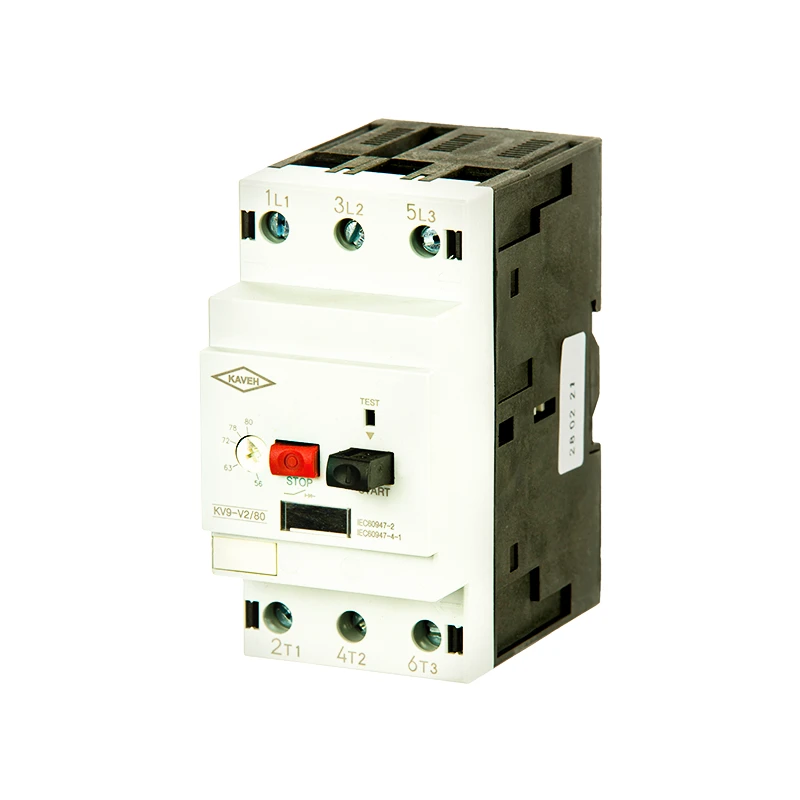

| کلید حرارتی سه پل 56 تا 80 آمپر | KV2 80 80.0 |
لوازم جانبی
| شرح | کد کالا |
|---|---|
| کنتاکت کمکی نصب از جلو 1NO+1NC | KV2 32 AC 01 |
| کنتاکت کمکی نصب از کنار 1NO+1NC | KV2 32 AC 02 |
| کنتاکت آلارم 1NO+1NC | KV2 32 AS 01 |
| کنتاکت آلارم 2NO | KV2 32 AS 02 |
| رله شانت 220–240VAC | KV2 32 SR 01 |
| رله آندر ولتاژ 220–240VAC | KV2 32 UV 01 |
| جعبه پلاستیکی IP65 | KV2 32 PB 01 |
